Усилитель Mach MA245

[Campus]

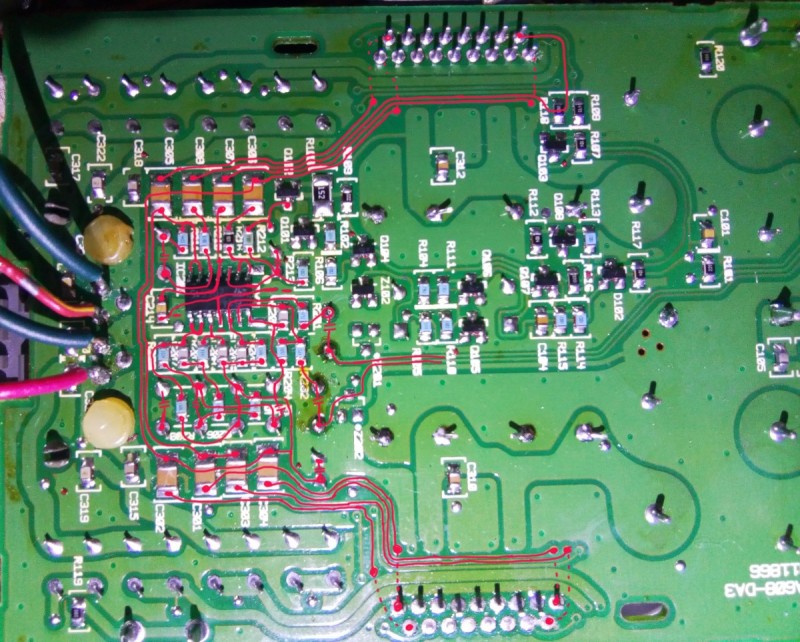

Доброго Времени суток. История такая, имеется усилитель для сабвуфера автомашины форд. Изначально в нем вышла из строя одна из микросхем TDA. Я ее поменял но усилитель не запускается. С разъема звуковой сигнал приходит сначала на микросхему TS514I - это как я понимаю операционный усилитель. С правого и левого канала сигнал приходит на 12 и 13 ноги, то есть на инвертирующи и не-инвертирующий входы ОУ. Подскажите как это все должно работать? Я не сильно разбираюсь в схемотехнике но в упор не могу понять как сигнал должен доходить до TDA-шек? Что вообще должна делать эта микросхема? Что то типа микширования или срезание верхних частот? В общем на TDA-шки звуковой сигнал не приходит. К посту я прикрепил фотографию где выделил дорожки чтобы было понятнее. Весь интернет перерыл но нигде я не встречал чтобы в УМЗ или темброблоке на входы ОУ приходили сигналы. Везде приходит сигнал на свой ОУ и на выходе соответственно он есть и идет дальше. Заранее всех благодарю за помощь.

[Натаныч]

  В 14.04.2019 в 11:27, Campus сказал:

Доброго Времени суток. История такая, имеется усилитель для сабвуфера автомашины форд. Изначально в нем вышла из строя одна из микросхем TDA. Я ее поменял но усилитель не запускается. С разъема звуковой сигнал приходит сначала на микросхему TS514I - это как я понимаю операционный усилитель. С правого и левого канала сигнал приходит на 12 и 13 ноги, то есть на инвертирующи и не-инвертирующий входы ОУ. Подскажите как это все должно работать? Я не сильно разбираюсь в схемотехнике но в упор не могу понять как сигнал должен доходить до TDA-шек? Что вообще должна делать эта микросхема? Что то типа микширования или срезание верхних частот? В общем на TDA-шки звуковой сигнал не приходит. К посту я прикрепил фотографию где выделил дорожки чтобы было понятнее. Весь интернет перерыл но нигде я не встречал чтобы в УМЗ или темброблоке на входы ОУ приходили сигналы. Везде приходит сигнал на свой ОУ и на выходе соответственно он есть и идет дальше. Заранее всех благодарю за помощь.

Показать



307355.pdfПолучение информации...

Изменено 18 апреля, 2019 пользователем Натаныч

[Натаныч]

Это микросхема содержит четыре ОУ. Выполняет функцию буферного усилителя. Проверь питание на микросхемах ОУ и УМ. 1, 7, 8, 14 ноги это выходы ОУ. С них через разделительные конденсаторы сигнал идёт на УМ. Найди даташит на TDA, и посмотри на какие ноги приходят сигналы.

[Campus]

Да, спасибо. Я уже разобрался))
