Gringo Опубликовано 2 июля, 2022 Ссылка на тему Поделиться Опубликовано 2 июля, 2022 Всех приветствую, очень интересует вопрос - какая схема соединения минусов верная? И есть ли вообще разница? Сечение везде одинаково - 35 мм2, если это имеет значение. Кто в курсе - выручайте) Ссылка на комментарий
AlDal Опубликовано 2 июля, 2022 Ссылка на пост Ссылка на тему Поделиться Опубликовано 2 июля, 2022 №1 и №4. С №3 не совсем понятен эскиз. Ссылка на комментарий

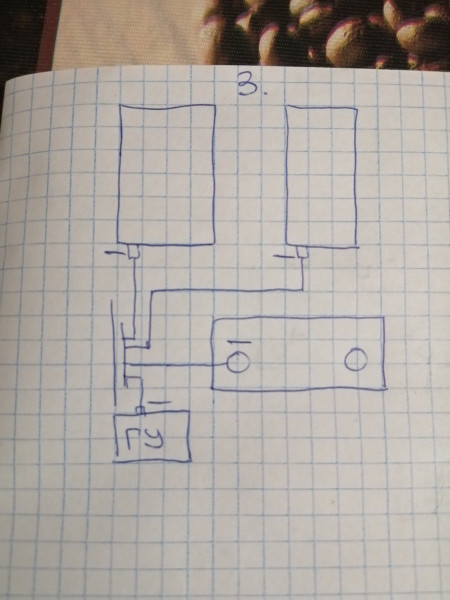

Gringo Опубликовано 2 июля, 2022 Автор Ссылка на пост Ссылка на тему Поделиться Опубликовано 2 июля, 2022 4 минуты назад, AlDal сказал: №1 и №4. С №3 не совсем понятен эскиз. Ну каждый минус своим отдельным проводом собрать на один болт Ссылка на комментарий
Gringo Опубликовано 2 июля, 2022 Автор Ссылка на пост Ссылка на тему Поделиться Опубликовано 2 июля, 2022 Только что, Gringo сказал: Ну каждый минус своим отдельным проводом собрать на один болт Я если честно к нему склонялся) Ссылка на комментарий
AlDal Опубликовано 2 июля, 2022 Ссылка на пост Ссылка на тему Поделиться Опубликовано 2 июля, 2022 (изменено) 20 минут назад, Gringo сказал: Я если честно к нему склонялся) Соединение через медную шину прямо на клемме LTO (№1), где каждый наконечник с проводом прижимается отдельным болтом к шине. Вариант №4 точно такой же, но только медная шина одним болтом прикручивается к кузову, а уже к ней через отдельные болты прижимаются наконечники с проводами (это отличный вариант). Собирать всё на одном болте -- это при больших нагрузках получить дополнительные потери напряжения на контактах между каждым наконечником. Изменено 2 июля, 2022 пользователем AlDal Ссылка на комментарий
AlDal Опубликовано 2 июля, 2022 Ссылка на пост Ссылка на тему Поделиться Опубликовано 2 июля, 2022 (изменено) Или делать шину с болтами, на которой притягиваются наконечники с проводами, в том числе и провод "массы" от кузова. Собирать "этажеркой" можно несколько клемм от, так называемой, "слаботочки". Для улучшения контакта и уменьшения потерь напряжения между медной шиной и кузовом авто, и между подошвой наконечника рекомендую использую пасту Molykote HSC Plus. Изменено 2 июля, 2022 пользователем AlDal Ссылка на комментарий
Gringo Опубликовано 2 июля, 2022 Автор Ссылка на пост Ссылка на тему Поделиться Опубликовано 2 июля, 2022 Но в качестве шины может выступать дистрибьютер? И самый главный вопрос : провод, идущий с шины(дистра) на кузов, должен иметь то же сечение что остальные? (или сумму сечений всех масс?) Ссылка на комментарий

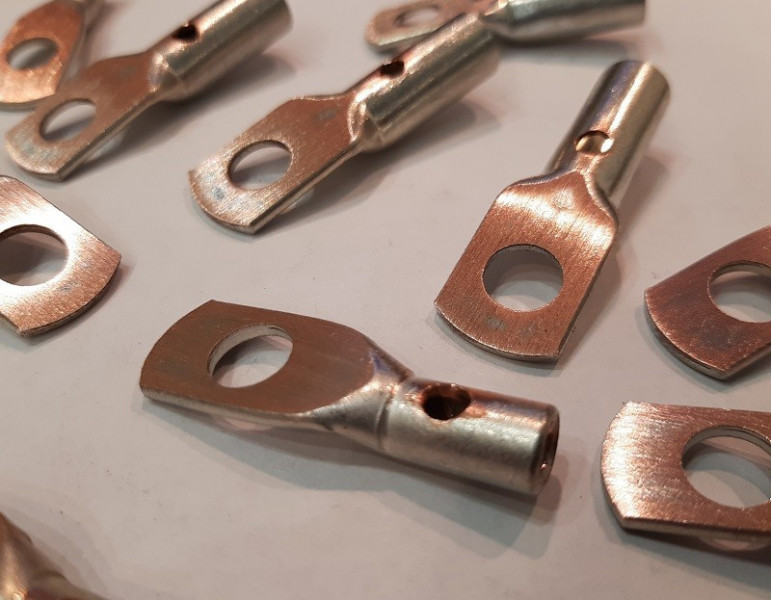

AlDal Опубликовано 2 июля, 2022 Ссылка на пост Ссылка на тему Поделиться Опубликовано 2 июля, 2022 (изменено) 11 минут назад, Gringo сказал: Но в качестве шины может выступать дистрибьютер? И самый главный вопрос : провод, идущий с шины(дистра) на кузов, должен иметь то же сечение что остальные? (или сумму сечений всех масс?) Шина и есть дистрибьютор. Хорошо обжатый (пропаянный) наконечник с выровненной подошвой и притянутый гайкой с шайбами через болтовое соединение неоспоримо лучше, чем дистрибьютор, в котором жилы прижимаются в гнёздах распорным винтом. Сечение основного провода на кузов авто должно быть точно таким же (не меньше), как главный силовой провод линии "плюс". Изменено 2 июля, 2022 пользователем AlDal Ссылка на комментарий
Gringo Опубликовано 2 июля, 2022 Автор Ссылка на пост Ссылка на тему Поделиться Опубликовано 2 июля, 2022 Спасибо большое, принцип понял 3 минуты назад, AlDal сказал: Шина и есть дистрибьютор. Хорошо обжатый (пропаянный) наконечник с выровненной подошвой и притянутый гайкой с шайбами через болтовое соединение неоспоримо лучше, чем дистрибьютор, в котором жилы прижимаются в гнёздах распорным винтом. Сечение основного провода на кузов авто должно быть точно таким же (или больше), как главный силовой провод линии "плюс". Спасибо большое, принцип понял 🤝 Ссылка на комментарий
Gringo Опубликовано 2 июля, 2022 Автор Ссылка на пост Ссылка на тему Поделиться Опубликовано 2 июля, 2022 Чисто закрепить) На всякий случай Ссылка на комментарий
AlDal Опубликовано 2 июля, 2022 Ссылка на пост Ссылка на тему Поделиться Опубликовано 2 июля, 2022 (изменено) 10 минут назад, Gringo сказал: Чисто закрепить) На всякий случай Да, в принципе всё верно. Но я бы ввод общей "массы" от кузова расположил бы между наконечниками от "усей" и не экономил на отдельном крепеже для линии "ГУ". Шину рекомендую использовать из твёрдой меди шириной 30--40 мм и толщиной от 3мм. Изменено 2 июля, 2022 пользователем AlDal Ссылка на комментарий
Gringo Опубликовано 2 июля, 2022 Автор Ссылка на пост Ссылка на тему Поделиться Опубликовано 2 июля, 2022 Ещё раз благодарю! Ссылка на комментарий
AlDal Опубликовано 2 июля, 2022 Ссылка на пост Ссылка на тему Поделиться Опубликовано 2 июля, 2022 8 минут назад, Gringo сказал: Ещё раз благодарю! Ссылка на комментарий

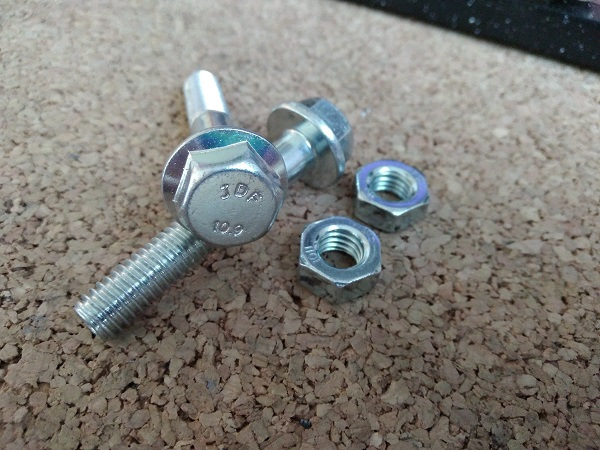

AlDal Опубликовано 2 июля, 2022 Ссылка на пост Ссылка на тему Поделиться Опубликовано 2 июля, 2022 Дополню: рекомендую болты и гайки использовать с индексом прочности не ниже 10,9 (лучше 12.9) Ссылка на комментарий
