[Чертеж Короба] ФИ - Bulava 15" - 33 Гц


Recommended Posts

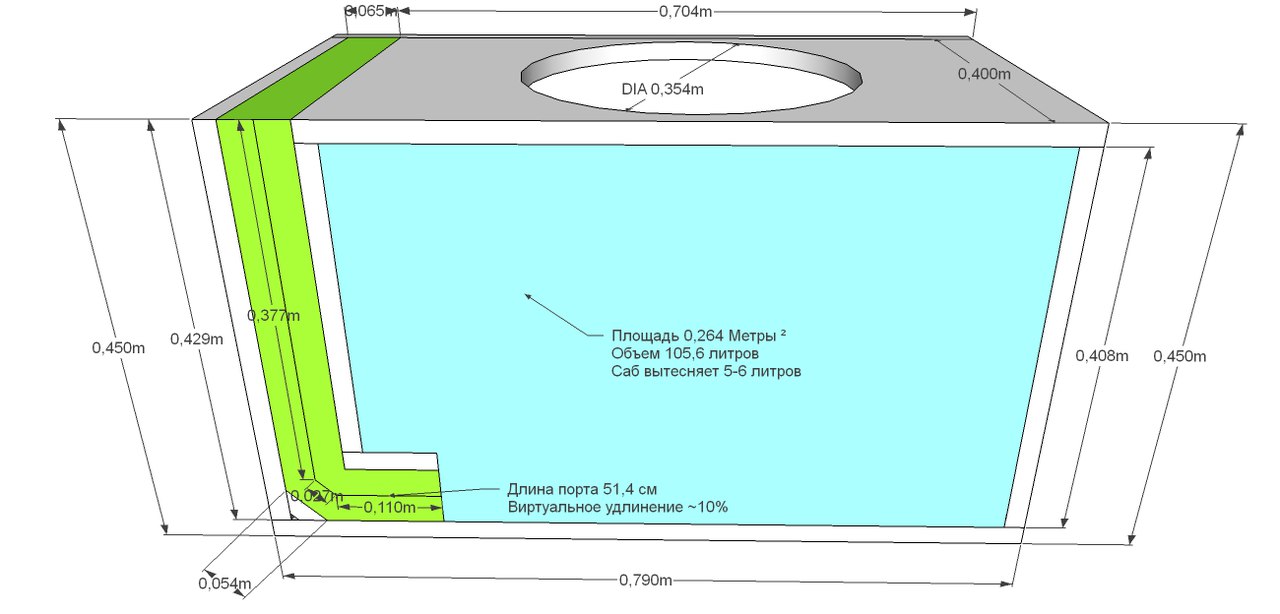

Чертеж короба для сабвуфера - Ural Sound Bulava 15"

Объем 100 литров \ Площадь порта 260 кв.см. \ Настройка 33 Гц

Толщина материала 21 мм.

Короб - Ural Sound Bulava 15"





Титанат от БасКлуба
Упакуйся по полной - ЗАКАЗАТЬ

Link to comment

Решил тоже проверить



Что я насчитал



ящик 790-(21+21)=748*400*408=122 грязный

порт 322+(21+21)=364+97=461 длина порта



Забиваем данные в басс порт и видим, длинна порта не вкладывается в 33 герца, чистые примерно 100л






подгоняем порт и объем, выходит примерно 35 герц, чистые примерно 105л, но с учетом того что там есть угол, а это виртуальное удлинение, вполне может и до 33 упасть, хотя, 34 наверно)))




Edited by insauce
Link to comment

Ещё динамик вытесняет объём, я с учётом этого считал. На сайте размеры есть. Так что если убрать ещё объём это ещё смещает в верх настройку. Если порт уже сделать то можно на 33 выйти по программам. Не факт что в программах верный расчёт хотя у меня совпадал +-1гец

Edited by Bassreactor

BW 18 4"+Skar 4500+18 sound 6nd410+MB500+25Neo+HLX180.4..

Link to comment

Уж не знаю как там считает бассбокс



Но у меня вышло

122л грязные - 11л порт = 111л - 105л из расчетов = 6л на саб.

Так что всё посчитано с учетом саба.





У тебя я заметил, что внешние стороны разные 790*400*450, 400 идет под сомнение, вроде везде максимальные стороны с нахлестами, а эта без

Link to comment

По новому графику выходит примерно, внутренний объем 0,5л погрешность





790-(21+65+21)=683*408*400=111,5л



Аппендикс от порта

(примерно)86*89*400=3л



108,5л - 6л саб=102,5 чистых




Edited by insauce
Link to comment

Парни, это называется технологический онанизм, "ловить" на чертеже разность настроек в 0,5 - 1,5 Гц. На реальном экземпляре, все равно что нибудь, да куда нибудь "убежит". В автозвуке подгоняют под точную настройку на реальном экземпляре, а не на чертеже. На бумаге лишь отправная точка.

Титанат от БасКлуба
Упакуйся по полной - ЗАКАЗАТЬ

Link to comment

Мне просто делать нефига было, вот и решил проверить что выдаст бас бокс, но результат ушёл слишком далеко и мне стало интересно косяк в бас порте в чертеже.

А по теме настройки:

Уже порт ниже настройка

Шире порт выше настройка

Короче порт выше настройка

Длинее порт ниже настройка

Больше обьём ниже настройка

Меньше обьём выше настройка

BW 18 4"+Skar 4500+18 sound 6nd410+MB500+25Neo+HLX180.4..
