Схема подключения Пассивного Балансира для Титаната

[Nastradamus]

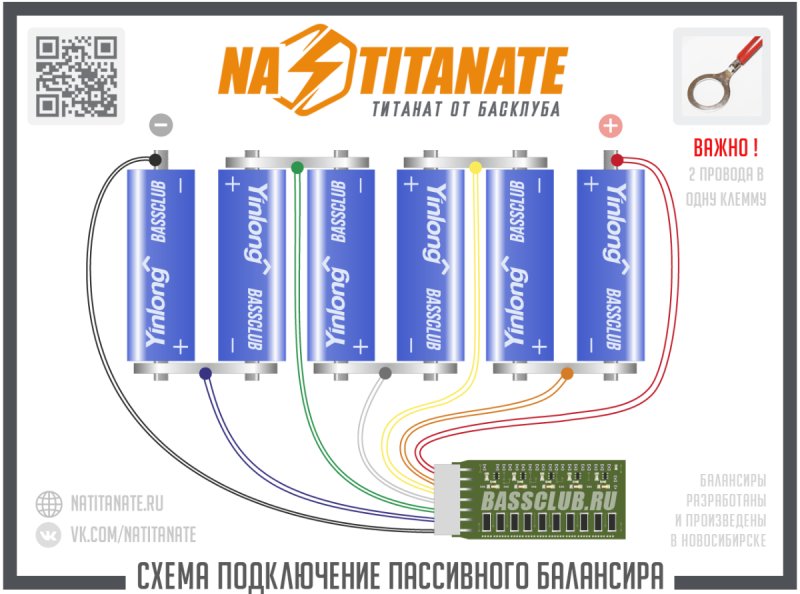

Схема подключения пассивно балансира к Литий Титанату.

Сделал упрощенную схему подключения балансира к титанату, проще наверное уже некуда Надеюсь эта схема упростит многим жизнь и сохранит ваши балансиры в целости и сохранности



п.с. Обновил схему подключения балансира. А то у многих возникают вопросы, что делать с двумя проводами одного цвета





Старая схема.



[Farengeit]

Не всем )
Щас спросят, что "там 14 выходов (пинов) , а на рисунке всего 7. И вообще, у меня только фишка есть пустая, в проводов нет"

[Nastradamus]

@Farengeit для такой аудитории, даже найти этот форум, является  проблемой непреодолимого характера

[Nastradamus]

Подключение балансира к двум секциям литий титаната, соединенных в одну линию.

[Nastradamus]

Провода одного цвета, подсоединяем к одной клемме и уже затем подключаем к сборке. Только так и никак иначе!

В своих сборках я предпочитаю пайку. Чуть больше времени уходит на коммутацию, зато надежно, а надежность в этом деле на первом месте.



[Nastradamus]

Обновил схему подключения балансира. А то у многих возникают вопросы, что делать с двумя проводами одного цвета
