плата драйверов в д классе

[NEOnOFF]

кароч столкнулся с проблемой, ибо схем плат драйверов нигде я не нашел. сама плата IC201 DWM3640NHV вроде правильно. есть на схеме такое обозначение как CL, это что вообще? моих радиотехнических знаний не хватает. стоит в обвязке драйвера 21844s между 12 и 11 ногами.

[Bender]

сделай фото и выдели как нибудь что тебя интересует, и что за усилитель.

[NEOnOFF]

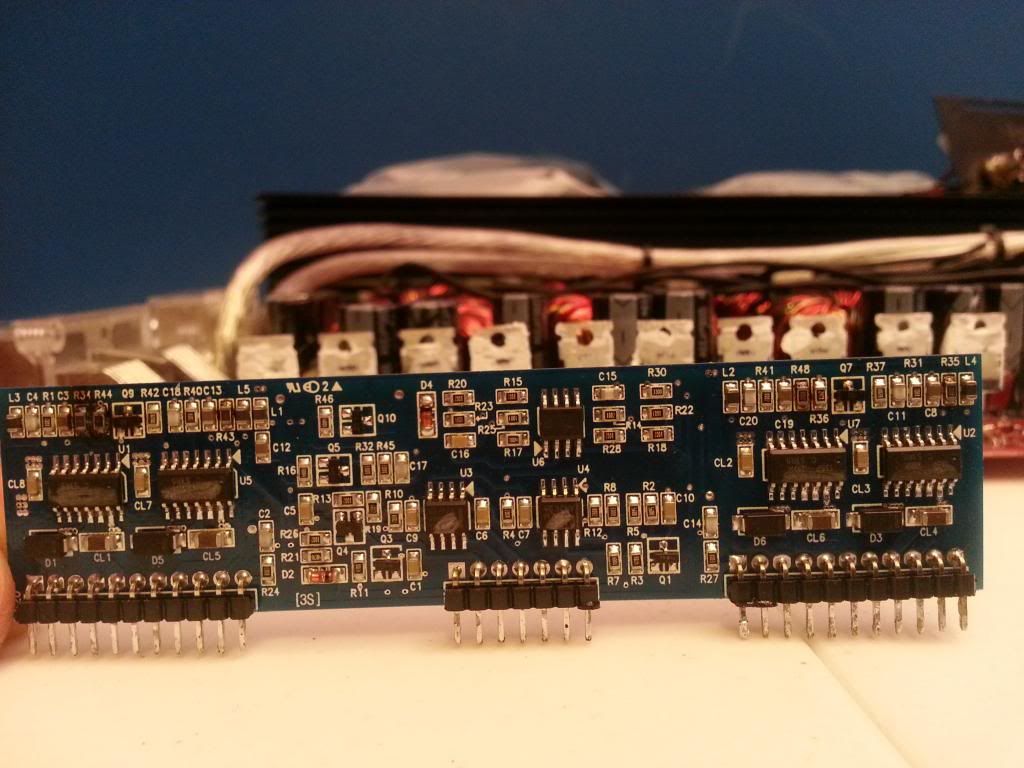

Интересует номинал детальки под индексом cl1, которая находится между 13 и 11 ногой первой слева микросхемы. Около коннектора платы и бустрапного диода.

[Ground]

и как мы должны определить номинал по картинке? у тебя плата вот и измерь его c-метром, это керамический многослойный smd конденсатор.

[NEOnOFF]

Проблема в том что этому кондеру кранты. А у остальных разброс от 3,9 до 4,6 мкф

[Pyr0]

Это бустрепный конденсатор. Ставь примерно такой же емкости как cl5. Должен быть рассчитан на напряжение больше 20в.

[Ground]

Проблема в том что этому кондеру кранты. А у остальных разброс от 3,9 до 4,6 мкф



чтобы определить кранты ему или нет нужно его выпаять для начала, и лучше если у вас есть станция с феном с регулировкой температуры.

[NEOnOFF]

есть... и станция есть, и выпаял все 4... кароч разобрал я второй усь, 4.7 мкф кондерчики, запишите в книжечку, может кому пригодится)

[tema74]

какой это усь??? удивлён что тут стоит данный драйвер (фиксированный дедтайм, не особо скорострельный) если усь там ещё самоосциляцией то ваще прям...

[vadim2309]

tema74, В мощных корейских моноблоках стоит такой драйвер, частота там порядка 50-100кгц. а выше и не надо, ведь диапазон воспроизводимых частот до 200 гц. я бы вообще снизил до 25 кгц, чтоб уменьшить потери на ключах, но тогда вырастут потери на индукторе. Там каждая ir21844 тягает до 4х пар irfp360 или 24n40f. Сам посуди как это сделать на еще большей частоте, и так то проблемно)

[Dinozavr_v_noskax]

vadim2309, снижать не нужно,,, 25 очень мало,

псы не понятно зачем эти клоуны затирают микросхемы,,, и ежу понятно что во всех приличных усях стоит одно и то же

Изменено 9 декабря, 2014 пользователем Dinozavr_v_noskax

[tema74]

vadim2309, да ладно проблемно - по паре транзисторов повторители на выход драйвера - и драйвер разгружен и ключей тягать ещё больше можно. другое дело корейцы считать ленятся.

[tema74]

irfp360 - у них сопротивление открытого канала 0.2 ома. это же ваще капец... емкость затвора 4000 пф. хм. да печка та ёще выходит. лучше классику бы 4227... 0.021Ом канал. емкость входная чуточку выше 4600 пф. и цена поболее. зато ещё и по току запас гораздо гораздее

[Dinozavr_v_noskax]

tema74, А зачем с запасом ставить? не для себя же делают, зачем дополнительные расходы на какой то там "запас" радиатор по больше и в путь!

[Колян59]

если делать по уму и с запасом то динозавр в носках останется без работы))
