DC Audio XL, макеты ящиков (рекомендации)


Yauhen

Recommended Posts

  • Replies 34
  • Created
  • Last Reply

Top Posters In This Topic

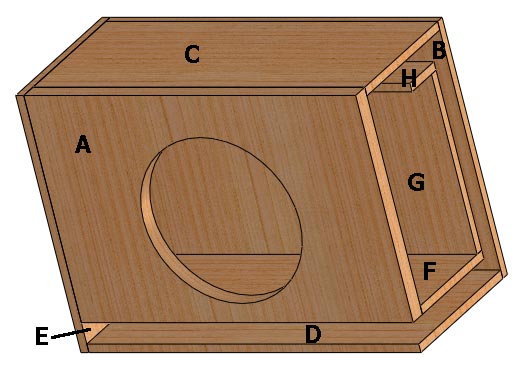

Фазоинвертор 118л/30Гц (умеренный)



Для любителей музыки.

В салоне автомобиля АЧХ достаточно плавная, неравномерность в районе 20...60 Гц не превышает 3 дБ.

Сабсоник настраиваем на 27-29 Гц.






Правая панель условно не показана.

Габаритные размеры: 950(ш) х 660(в) х 419(г)

Порт 906х55х1074, площадь поперечного сечения 498 кв.см.



Размеры панелей:

- передняя (A) 906х583 мм

- задняя (B) 906х660 мм

- верхняя © 906х353 мм

- нижняя (D) 906х397 мм

- правая, левая (E) 660х419 мм

- стенка F 906х298 мм

- стенка G 906х462 мм

- стенка H 906х116 мм



Внимание!

Установочное отверстие расположено несимметрично по вертикали.

Центр отверстия должен находиться на расстоянии 316 мм от верхнего края.



Все кромки и углы порта на пути движения воздуха необходимо сгладить.

Передняя панель двойной толщины; все остальные - одинарные, 22 мм.





_

Edited by Yauhen

BassPort - как сделать хороший порт

Link to comment
вспоминает слова Алексея что незя его в зя....

я скорее всего некорректно выразился, если быть точным - производитель не дает рекоммендаций для 4хл для работы в ЗЯ.

Титанат от БасКлуба
Упакуйся по полной - ЗАКАЗАТЬ

Link to comment

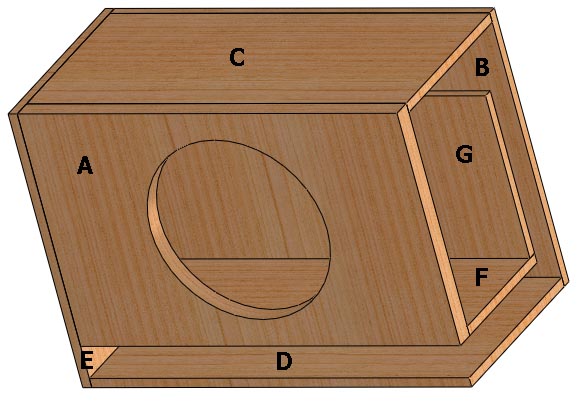

Фазоинвертор 140л/35Гц (яркий)



Для любителей погромче.

Качество несколько ниже, чем в предыдущем варианте, но достаточно хорошее.

Максимум АЧХ в салоне легкового автомобиля приходится на 35...45 Гц.

Сабсоник настраиваем на 32-33 Гц.






Правая панель условно не показана.

Габаритные размеры: 960(ш) х 650(в) х 462(г)

Порт 916х76х848 мм, площадь поперечного сечения 696 кв.см.



Размеры панелей:

- передняя (A) 916х552 мм

- задняя (B) 916х650 мм

- верхняя © 916х396 мм

- нижняя (D) 916х440 мм

- левая, правая (E) 650х462 мм

- стенка F 916х320 мм

- стенка G 916х386 мм



Все кромки и углы порта на пути движения воздуха необходимо сгладить.

Передняя панель двойной толщины; все остальные - одинарные, 22 мм.





_

Edited by Yauhen

BassPort - как сделать хороший порт

Link to comment

Yauhen можете пожалуйста дать рекомендацию по ящикам, когда используються два динамика, на примере 15XL.



Фазоинвертор 57л/30 Гц (умеренный), т.е. если делать под два динамика, нужно делать обьем 114 литров, а так же увеличивать порт в 2 раза по сечению при той же длине, или какие будут рекомендации? :hi:

DC Audio. 150+ седан. 30hz

Link to comment
Yauhen можете пожалуйста дать рекомендацию по ящикам, когда используються два динамика, на примере 15XL.



Фазоинвертор 57л/30 Гц (умеренный), т.е. если делать под два динамика, нужно делать обьем 114 литров, а так же увеличивать порт в 2 раза по сечению при той же длине, или какие будут рекомендации? :hi:

Да, для этого случая на каждый динамик должно приходиться 57л, но с портами будет немного сложнее. Для снижения турбулентности очень желательно не сводить два порта в один, а наоборот, развести порты по бокам короба. И дело даже не в том, чтобы мягко сопрягать/разделять воздушный поток. Большее значение имеет форма щели. Чем она уже, тем меньше турбулентность при одной и той же площади сечения.



P.S. В комментариях по коробам ФИ добавил данные о размерах портов.





_

BassPort - как сделать хороший порт

Link to comment

Оформление для XL 12



Эта модель, по моим данным, скорее для давления, чем для музыки.

Идеального закрытого ящика здесь не получится. Можно сделать в объеме 20 литров, АЧХ при этом хорошая, но вот добротность 0,56 – ниже, чем хотелось бы, и бас будет как бы чуть смягченным.

Попытка спроектировать умеренный фазоинвертор также оказалась не очень успешной.

А вот яркий получается вполне хорошим. Правда, ГВЗ выпрыгивает за 18 мс на 33,5Гц, но для "негроидных" треков это не очень критично. Думаю, как минимум половине бассклубовцев такое звучание будет по нраву, и ваши девчонки будут пищать. :smile:

Ну, а кому качество нужно прежде всего, смотрите в другую сторону, например, на тот же XL 15.

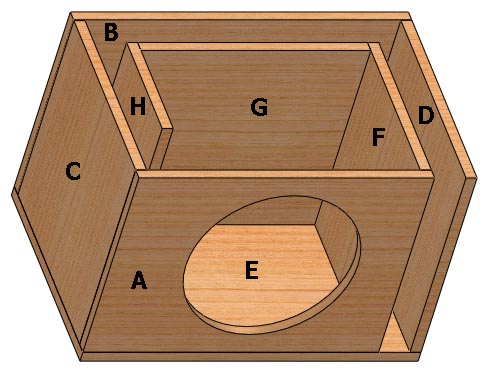

Фазоинвертор 32л/36Гц (яркий)



Максимум АЧХ в салоне легкового автомобиля приходится на 30...45 Гц.

Сабсоник настраиваем на 32-33 Гц.






Верхняя панель условно не показана.

Габаритные размеры: 550(ш) х 390(в) х 380(г)

Порт 352х50х1020 мм, площадь поперечного сечения 176 кв.см.



Размеры панелей:

- передняя (A) 481х352 мм

- задняя (B) 550х352 мм

- левая © 342х352 мм

- правая (D) 361х352 мм

- верхняя, нижняя (E) 550х380 мм

- стенка F 292х352 мм

- стенка G 374х352 мм

- стенка H 197х352 мм



Все кромки и углы порта на пути движения воздуха необходимо сгладить.

Все панели одинарные, 19 мм.

========================





Для материала 18 мм размеры следующие:

Габариты: 540(ш) х 388(в) х 374(г)

Порт 352х50х1020 мм, площадь поперечного сечения 176 кв.см.



Размеры панелей:

- передняя (A) 472х352 мм

- задняя (B) 540х352 мм

- левая © 338х352 мм

- правая (D) 356х352 мм

- верхняя, нижняя (E) 540х374 мм

- стенка F 288х352 мм

- стенка G 368х352 мм

- стенка H 210х352 мм







_

Edited by Yauhen

BassPort - как сделать хороший порт

Link to comment

параметров для Level 4 еще нет на сайте - http://dcsoundlab.com/level4.html

поэтому при изготовлении акустического оформления отталкивайтесь от рекоммендованных объемов (они привидены выше, по ссылке).

Титанат от БасКлуба
Упакуйся по полной - ЗАКАЗАТЬ

Link to comment
параметров для Level 4 еще нет на сайте - http://dcsoundlab.com/level4.html

поэтому при изготовлении акустического оформления отталкивайтесь от рекоммендованных объемов (они привидены выше, по ссылке).



Блин. Отстой. Интересно когда же появятся параметры.

И еще интересно если запихать его в Ящик приведенный выше. Как оно получится ...

Link to comment

Оффтоп

Блин. Отстой. Интересно когда же появятся параметры.

И еще интересно если запихать его в Ящик приведенный выше. Как оно получится ...



Друг, никто тебе не даст готовый результат на блюдечке! Все сугубо индивидуально, в зависимости от мощности и типа автомобиля.



Вот так сложилось, что у меня инсталл в ам "Соболь" так вот, сделал тестовый короб для своей 18" - 517кв/150л/32-33Гц в 4ом от двухканальника и мощи около 1000Вт играло так, что думаешь, да, это 18" с ее чуйкой творят чудеса::hair:: а в тоже время, это 18"??? Так быстро и четко??? Да ну....:good:



Пришел Скар 4500, тут мощи с запасом... а коробок та не тот:scratch_one-s_head: надо переделывать... экспериментировать!



С таким железом слабое звено это опыт и руки... бережнее и внимательнее - и результат приятно вас удивит:music:



А так, купите на эти деньги 6-8 штук Mystery MO-12S будет и Громче и Музыкальнее... потом сами все поймете...:smile:

Link to comment
Оффтоп



Друг, никто тебе не даст готовый результат на блюдечке! Все сугубо индивидуально, в зависимости от мощности и типа автомобиля.



Вот так сложилось, что у меня инсталл в ам "Соболь" так вот, сделал тестовый короб для своей 18" - 517кв/150л/32-33Гц в 4ом от двухканальника и мощи около 1000Вт играло так, что думаешь, да, это 18" с ее чуйкой творят чудеса::hair:: а в тоже время, это 18"??? Так быстро и четко??? Да ну....:good:



Пришел Скар 4500, тут мощи с запасом... а коробок та не тот:scratch_one-s_head: надо переделывать... экспериментировать!



С таким железом слабое звено это опыт и руки... бережнее и внимательнее - и результат приятно вас удивит:music:



А так, купите на эти деньги 6-8 штук Mystery MO-12S будет и Громче и Музыкальнее... потом сами все поймете...:smile:



Если бы мне еще что нить пришло, было бы вообще супер. И для экспериментов и для всего остального.

Спасибо. Мистери оставь себе ))
