(ЧВ) Четвертьволновой резонатор. Практика.

[manul]

Тапед не влезет в идею концепции. Дины будут мелкие. По этому вниз их тащить нужно будет по возможности. Но конской громкости и инфры от них не нужно. Это несколько облегчает задачу). Можно еще поиграться с наполнителем в камере попробовать.

Идея странная бесспорно) Но охота именно чтото такое помоделировать. нетипичное)



Динамик на выходе это tapped horn

[manul]

И считается он уже не по стандартной схеме с постоянным сечением

[Дэн1982]

Динамик на выходе это tapped horn



нне. не на выходе он будет. он будет просто нагружен выходом тоннеля. Рисунок конечно хламовый у меня. не шибко понятен.

[manul]

[Дэн1982]



хмм. точно. придется изучать. Почитаем группу)

[Дэн1982]

manul, вариант номер два:



Вот так получится обычный чв. Окна эт выходы динамика и тоннеля. просто рядом. Очень ограничен в высоте саба и в расположении дина и порта. )))

Буйная затея какая то выходит :D

[manul]

Дэн1982, ты хочешь сделать объем перед динамиком? Ход тебе это не уменьшит, зато мода f3 вырастет в разы. Срезать не проблема, но это единственное, что даст такое расположение. Пытаться заставить играть оформление максимально ниже от настройки это утопия. Я тебе уже подсказал идеальную схему. Настройку 28гц, сабсоник 26гц. Практически весь диапазон выше настройки. Только в этом случае не будет проблем с превышением хода

[manul]

А то, что везде пишут, ЧВ играет ниже настройки, это действует для 45-35гц. Чем ниже настройка, тем короче диапазон снизу

[Дэн1982]

Дэн1982, ты хочешь сделать объем перед динамиком? Ход тебе это не уменьшит, зато мода f3 вырастет в разы. Срезать не проблема, но это единственное, что даст такое расположение. Пытаться заставить играть оформление максимально ниже от настройки это утопия. Я тебе уже подсказал идеальную схему. Настройку 28гц, сабсоник 26гц. Практически весь диапазон выше настройки. Только в этом случае не будет проблем с превышением хода



динамикам диаметром 16см 26гц настраивать тоннель низя) Ход уменьшать мне не нужно. Камера зараза сама получается :D С ней придется мудрить еще. В общем надо взять лист фанеры, распилить конструктор и пособирать эту бредятину и послушать). Валилово мне не нужно. инфра мне не нужна, громкость не нужна. Надо чууууть чуууть поддержать снизу миды не злые на инструментале. И я прям чую что гдето в этой конструкции есть то что я ищу :D:D

З.Ы. сабсоник для трусов! :D:D

Изменено 7 декабря, 2014 пользователем Дэн1982

[manul]

Дэн1982, удачных поисков :hi:

[Yuran172]

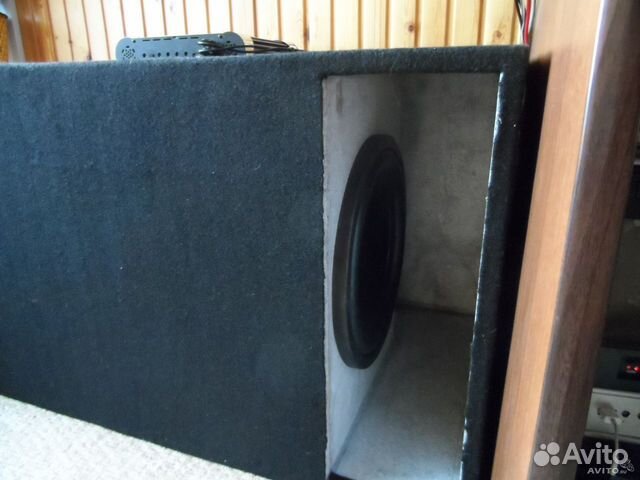

manul, имеется динамик мистери мо-12. В данный момент играет в ФИ 46 чистых литров, настройка 32 гц, порт 200 квадратов. Машина хэтч - ваз 2114, динамик и порт смотрят в заднее стекло, т.е. полки нет. Хочу запилить и послушать обычный прямой ЧВ без скруглений.



Долго искал информацию по этому поводу и общие рекомендации таковы:

1) настраивать ЧВ низко не нужно. Универсальной настройкой считается 37-40 гц, т.к. ЧВ, в отличии от ФИ, имеет спад ниже настройки всего 6 дб/окт и при настройке, скажем, на 37 гц легко отыграет как 27 гц, так и верхний бас 45-60 гц. Если же настроить, например, на 30 гц, то есть риск получить провал уже на 45-50 гц;

2) Площадь тоннеля должна равняться 1-1,5 эффективной площади диффузора динамика. 1:1 - музыкальный вариант, 1:1,5 - компромисс между качеством и громкостью, 1:2 - громкость, давка, ветер))) Если площадь канала меньше площади динамика, то и все преимущества ЧВ пропадают.



Исходя из этого, все пилят одинаковые гробы, подгоняя их под размеры своего багажника. Это все придумал не я, инфа взяла с этого форума, с группы ЧВ в контакте и т.п. ресурсов.



По той же схеме я уже был готов запилить ящик на 37 гц площадью 570 квадратов со смещением динамика на 1/3, но решил повременить и все-таки спросить совета. Эффективная площадь диффузора моего динамика 452 кв.см., катушки 4+4 ома соединены в 2 ома, на саб летит ~430 ватт в 3,3 ома. Остальные параметры из паспорта: Fs 28 гц, Qts 0.439, Qes 0.473, Qms 5.998, Vas 59,7 л. Re не знаю, но вероятно на 10-20% меньше номинального сопротивления 2 ом (думаю это не столь критично).

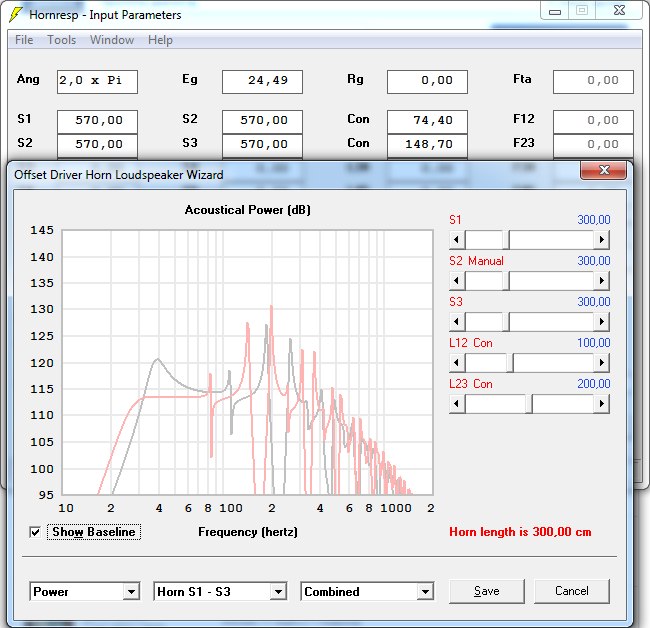

Вбив свои длину (2231 мм) и площадь (570 кв.см.) в Хорнресп я получил ужасный горб на частоте настройки, но, уменьшив площадь канала до 300 кв.см. и понизив настройку до 28 гц (длина ровно 3 метра), получилась просто аудиофильская АЧХ! Теперь я в тупике - площадь тоннеля существенно изменилась, ровно как и настройка. С таким ЧВ только самых черных негров слушать, или я ошибаюсь? Хочется получить универсальный саб, чтоб и негров играл и рок. На сколько я понимаю это реально, именно за широкую ровную полку и хвалят это оформление.



В общем каша в голове, все достаточно противоречиво, хотелось бы побольше ясности и конкретики)))





[manul]

Вполне рабочий вариант, настройку до 33гц подними. В салоне авто получишь очень хороший подъем на инфре и полку от 28гц и вверх. Да, играть будет очень широко. Только уровень отдачи невысокий

[Yuran172]

То есть вариант 33 гц и площадь всего 300 квадратов сгодится? А почему отдача будет невысокая?

[serrrios]

Решил внести и свой вклад в общество Жду критики

[Andreimark46]

serrrios к чему привязаны эти размеры... раскрою листа, обрезкам фанеры, габаритам багажника?! Если этот "скворечник" под динамик, то какой?
